COBLM型
| 品番 | COBLM |
|---|---|
| 本体の方式 | なし（上部のみ） |
| 上部 | 排水目皿 |
| 防水区分 | 防水用 |
| 管との接続方法 | 管用テーパねじ |
| 規格 | |
| 備考 | 防水層押え付 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| COBLM-40 | 14,000円 |
|
|
|
||
| COBLM-50 | 16,300円 |
|
|
|
||
| COBLM-65 | 19,300円 |
|
|
|
||
| COBLM-75 | 21,900円 |
|
|
|
||
| COBLM-100 | 27,700円 |
|
|
|
||
| COBLM-125 | 41,600円 |
|
|
|
||
| COBLM-150 | 50,800円 |
|
|
|
製品説明

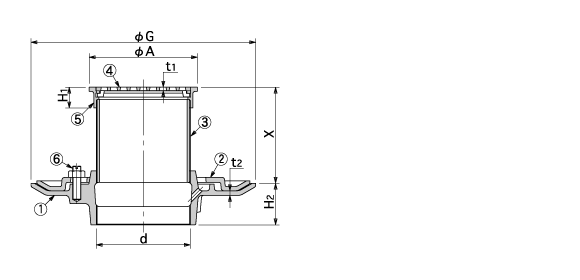

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 呼び | d | G | A | t1 | H1 | t2 | H2 | X | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|---|
| COBLM-40 | 40 | Rc1 1/2(47.8) | 190 | 61 | 3 | 24 | 5 | 40 | 80～125 | 3.3 |
| COBLM-50 | 50 | Rc2(59.6) | 210 | 72 | 3 | 24 | 5.5 | 45 | 75～120 | 4.8 |
| COBLM-65 | 65 | Rc2 1/2(75.1) | 230 | 90 | 3 | 24 | 5.5 | 45 | 80～130 | 5.1 |
| COBLM-75 | 75 | Rc3(87.8) | 240 | 100 | 3.5 | 25 | 5.5 | 50 | 75～125 | 5.8 |
| COBLM-100 | 100 | Rc4(113.0) | 270 | 130 | 4 | 25 | 5.5 | 50 | 80～125 | 7.4 |
| COBLM-125 | 125 | Rc5(138.4) | 290 | 155 | 4 | 26 | 6 | 53 | 80～130 | 9.4 |
| COBLM-150 | 150 | Rc6(163.8) | 320 | 180 | 5.5 | 27 | 6 | 58 | 85～135 | 12.0 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | FC150 | 防錆塗装 |
| ② | 防水層押え | FC150 | 防錆塗装 |
| ③ | 調整管 | SGP | 防錆塗装 |
| ④ | 排水目皿 | CAC202 | ニッケル－クロムめっき |
| ⑤ | 上部金具枠 | CAC202 | ニッケル－クロムめっき |
| ⑥ | 締付ボルト | SS400 | M10×40，ユニクロ |
