SNABL型
| 品番 | SNABL |
|---|---|
| 本体の方式 | なし（上部のみ） |
| 上部 | 共栓 |
| 防水区分 | 防水用 |
| 管との接続方法 | 管用テーパねじ |
| 規格 | |
| 備考 | 防水層押え付 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SNABL-40 | 27,700円 |
|
||||
| SNABL-50 | 32,800円 |
|
|
|
||
| SNABL-65 | 44,700円 |
|
||||
| SNABL-75 | 56,600円 |
|
|
|
||
| SNABL-100 | 75,200円 |
|
|
|
製品説明

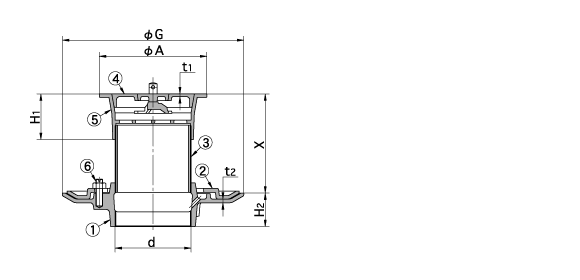

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 呼び | d | G | A | t1 | H1 | t2 | H2 | X | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|---|
| SNABL-40 | 40 | Rc1 1/2(47.8) | 190 | 70 | 3 | 42 | 5 | 40 | 95～140 | 3.6 |
| SNABL-50 | 50 | Rc2(59.6) | 210 | 85 | 3 | 48 | 5.5 | 45 | 90～140 | 5.4 |
| SNABL-65 | 65 | Rc2 1/2(75.1) | 230 | 105 | 3 | 55 | 5.5 | 45 | 100～155 | 6.1 |
| SNABL-75 | 75 | Rc3(87.8) | 240 | 125 | 4 | 58 | 5.5 | 50 | 100～150 | 7.0 |
| SNABL-100 | 100 | Rc4(113.0) | 270 | 160 | 4 | 68 | 5.5 | 50 | 110～155 | 9.2 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | FC150 | 防錆塗装 |
| ② | 防水層押え | FC150 | 防錆塗装 |
| ③ | 調整管 | SGP | 防錆塗装 |
| ④ | 排水共栓 | CAC202 | ニッケル－クロムめっき |
| ⑤ | 上部金具枠 | CAC202 | ニッケル－クロムめっき |
| ⑥ | 締付ボルト | SS400 | M10×40，ユニクロ |
