MS型

製品カタログ

品番	MS
本体の方式	なし（上部のみ）
上部	排水目皿
防水区分	防水区分なし
管との接続方法	管用平行ねじ
規格	JCW / 機械設備 /
備考	機械設備工事、JCW204（D)
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
MS-30	4,500円
MS-40	4,500円
MS-50	5,000円
MS-65	6,800円
MS-75	8,200円
MS-90	9,500円
MS-100	9,700円
MS-125	18,000円
MS-150	27,000円
MS-200	54,700円

製品説明

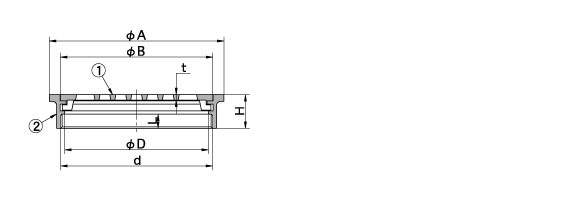

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	呼び	d	D	A	B	t	L	H	合計重量kg
MS-30	30	G1 1/4(41.9)	36	55	42	2.5	10	24	0.1
MS-40	40	G1 1/2(47.8)	42	61	48	3	10	24	0.2
MS-50	50	G2(59.6)	53	72	59	3	10	24	0.2
MS-65	65	G2 1/2(75.1)	68	90	75	3	10	24	0.3
MS-75	75	G3(87.8)	80	100	87	3.5	11	25	0.4
MS-90	90	G3 1/2(100.3)	93	112	100	4	11	25	0.4
MS-100	100	G4(113.0)	105	130	113	4	11	25	0.6
MS-125	125	G5(138.4)	131	155	138	4	11	26	0.7
MS-150	150	G6(163.8)	155	180	162	5.5	11	27	1.1
MS-200	200	PF8(214.6)	205	238	214	6	12	30	2.1

部品名称表

番号	部品名称	材質	表面処理・備考
①	排水目皿	CAC202	ニッケル－クロムめっき
②	金具枠	CAC202	ニッケル－クロムめっき

開閉用具

画像	品番	名称	定価	承認図	備考
