MSS型
| 品番 | MSS |
|---|---|
| 本体の方式 | なし（上部のみ） |
| 上部 | 排水目皿 |
| 防水区分 | 防水区分なし |
| 管との接続方法 | 管用平行ねじ |
| 規格 | |
| 備考 | |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| MSS-40 | 11,000円 |
|
|
|
||
| MSS-50 | 14,400円 |
|
|
|
||
| MSS-65 | 16,600円 |
|
|
|
||
| MSS-75 | 20,300円 |
|
|
|
||
| MSS-100 | 25,000円 |
|
|
|
||
| MSS-125 | 67,000円 |
|
|
|
||
| MSS-150 | 89,800円 |
|
|
|
||
| MSS-200 | 177,000円 |
|
|
|
製品説明

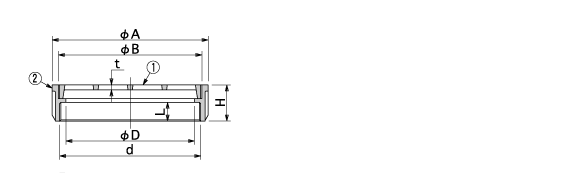

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 呼び | d | D | A | B | t | L | H | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| MSS-40 | 40 | G1 1/2(47.8) | 42 | 55 | 46 | 5 | 12 | 22 | 0.2 |
| MSS-50 | 50 | G2(59.6) | 53 | 66 | 58 | 5 | 12 | 22 | 0.2 |
| MSS-65 | 65 | G2 1/2(75.1) | 68 | 82 | 72 | 6 | 12 | 22 | 0.3 |
| MSS-75 | 75 | G3(87.8) | 80 | 95 | 85 | 6 | 15 | 25 | 0.4 |
| MSS-100 | 100 | G4(113.0) | 105 | 120 | 110 | 6 | 15 | 25 | 0.6 |
| MSS-125 | 125 | G5（138.4） | 131 | 148 | 137 | 8 | 16 | 30 | 1.0 |
| MSS-150 | 150 | G6(163.8) | 155 | 174 | 162 | 10 | 20 | 35 | 1.5 |
| MSS-200 | 200 | PF8(214.6) | 205 | 235 | 219 | 10 | 23 | 40 | 3.4 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 排水目皿 | SCS13 | |
| ② | 金具枠 | SCS13 |
開閉用具
