CSSX型
| 品番 | CSSX |
|---|---|
| 本体の方式 | なし（上部のみ） |
| 上部 | 排水目皿 |
| 防水区分 | 防水区分なし |
| 管との接続方法 | 管用平行ねじ |
| 規格 | JCW / |
| 備考 | JCW204（C<SU>) |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| CSSX-40 | 27,300円 |
|
||||
| CSSX-50 | 35,700円 |
|
||||
| CSSX-65 | 57,600円 |
|
||||
| CSSX-75 | 74,700円 |
|
||||
| CSSX-100 | 138,300円 |
|
|
|
製品説明

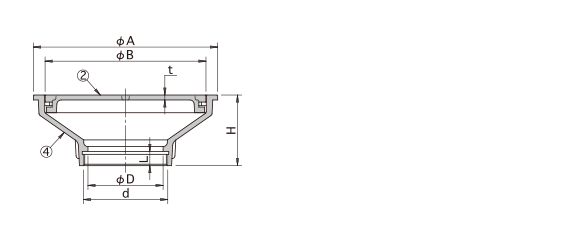

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 呼び | d | D | A | B | t | L | H | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| CSSX-40 | 40 | G1 1/2(47.8) | 41 | 100 | 88 | 3.5 | 10 | 45 | 0.45 |
| CSSX-50 | 50 | G2(59.6) | 53 | 130 | 114 | 3.5 | 10 | 50 | 0.75 |
| CSSX-65 | 65 | G2 1/2(75.1) | 68 | 155 | 131 | 4.5 | 10 | 55 | 1.15 |
| CSSX-75 | 75 | G3(87.8) | 81 | 180 | 163 | 5.5 | 10 | 60 | 1.64 |
| CSSX-100 | 100 | G4(113.0) | 104 | 215 | 192 | 5.5 | 10 | 65 | 2.75 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 排水目皿 | SCS13 | |
| ② | 金具枠 | SCS13 |
