MSF型
| 品番 | MSF |
|---|---|
| 本体の方式 | なし（上部のみ） |
| 上部 | 排水目皿 |
| 防水区分 | 床上露出防水 |
| 管との接続方法 | 管用平行ねじ |
| 規格 | |
| 備考 | |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| MSF-40 | 別途見積り |
|
|
|
||
| MSF-50 | 別途見積り |
|
|
|
||
| MSF-65 | 別途見積り |
|
|
|
||
| MSF-75 | 別途見積り |
|
|
|
||
| MSF-100 | 別途見積り |
|
|
|
製品説明

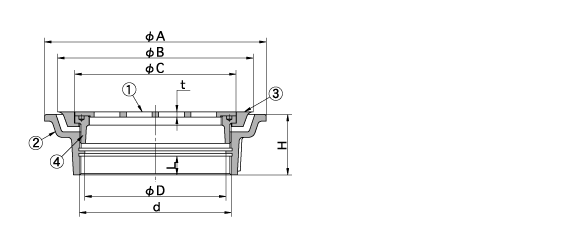

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 呼び | d | D | A | B | C | t | L | H | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|---|
| MSF-40 | 40 | G1 1/2(47.8) | 42 | 100 | 83 | 68 | 3 | 12 | 41 | 0.7 |
| MSF-50 | 50 | G2(59.6) | 53 | 100 | 83 | 68 | 3 | 12 | 41 | 0.7 |
| MSF-65 | 65 | G2 1/2(75.1) | 68 | 130 | 113 | 96 | 3.5 | 15 | 44 | 1.3 |
| MSF-75 | 75 | G3(87.8) | 80 | 130 | 113 | 96 | 3.5 | 15 | 44 | 1.2 |
| MSF-100 | 100 | G4(113.0) | 105 | 165 | 145 | 120 | 4 | 16 | 45 | 2.0 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 排水目皿 | CAC202 | ニッケル－クロムめっき |
| ② | 金具枠 | FC150 | 防錆塗装 |
| ③ | 防水層押え | CAC202 | ニッケル－クロムめっき |
| ④ | 締付リング | CAC202 | ニッケル－クロムめっき |
| ⑤ | 埋込金具 | CAC202 | ニッケルクロームめっき |
| ⑥ | 埋込パッキング | CR |
