SNAG型
| 品番 | SNAG |
|---|---|
| 本体の方式 | なし（上部のみ） |
| 上部 | 共栓 |
| 防水区分 | 防水区分なし |
| 管との接続方法 | 管用平行ねじ |
| 規格 | JCW / |
| 備考 | JCW204（SNA-R)、親蓋ゴム |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SNAG-50 | 18,200円 |
|
|
|
||
| SNAG-65 | 29,900円 |
|
|
|
||
| SNAG-75 | 34,700円 |
|
|
|
||
| SNAG-100 | 48,800円 |
|
|
|
製品説明

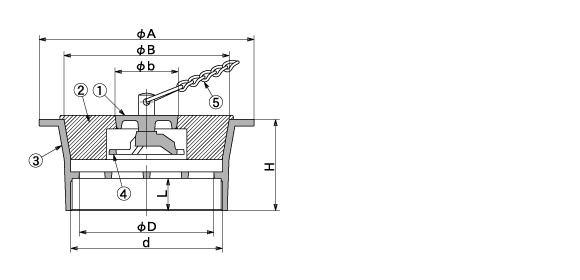

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 呼び | d | D | A | B | b | L | H | 重量kg |
|---|---|---|---|---|---|---|---|---|---|
| SNAG-50 | 50 | G2(59.6) | 50 | 85 | 67 | 37 | 17 | 48 | 0.7 |
| SNAG-65 | 65 | G2 1/2(75.1) | 65 | 105 | 82 | 37 | 18 | 55 | 1.1 |
| SNAG-75 | 75 | G3(87.8) | 80 | 125 | 97 | 47 | 19 | 58 | 1.4 |
| SNAG-100 | 100 | G4(113.0) | 100 | 160 | 123 | 47 | 24 | 68 | 2.2 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 排水共栓 | CAC202 | ニッケル－クロムめっき |
| ② | 排水共栓(親栓) | EPDM | |
| ③ | 金具枠 | CAC202 | ニッケル－クロムめっき |
| ④ | 吊り金具 | CAC202 | ニッケル－クロムめっき |
| ⑤ | 鎖 | SUS304 |
