SF-MK-HOB25型
| 品番 | SF-MK-HOB25 |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 丸蓋 |
| 枠形状 | 丸座 |
| 防水防臭レベル | 防水防臭 |
| 荷重レベル | レベルD重荷重（敷地内） |
| 規格 | |
| 備考 | FRP製、ボルト固定、耐破壊250ｋN（25ｔ敷地内） |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-MK-60HOB25 | 別途見積り |
|
|
|
||
| SF-MK-75HOB25 | 別途見積り |
|
|
|
||
| SF-MK-90HOB25 | 別途見積り |
|
|
|
製品説明

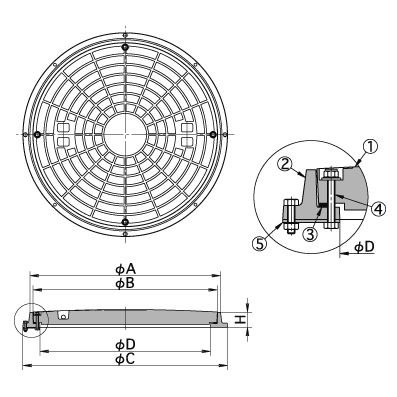

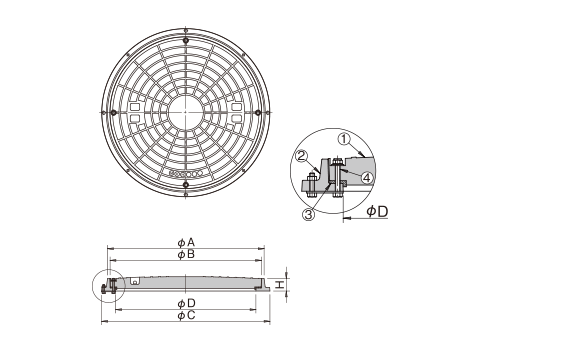

外形寸法図・部品名称表
型式寸法表
| 型式 | D | A | B | C | H | 把手 | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|
| SF-MK-60HOB25 | 600 | 670 | 648 | 720 | 53 | 2 | 27.0 | 33.0 |
| SF-MK-75HOB25 | 750 | 860 | 824 | 922 | 53 | 4 | 36.0 | 44.5 |
| SF-MK-90HOB25 | 900 | 1030 | 990 | 1100 | 70 | 4 | 50.0 | 65.0 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FRP | |
| ② | 受枠 | FRP | |
| ③ | パッキング | CR | |
| ④ | 締付ボルト | SUS304 | M8（φ600） |
| ④ | 締付ボルト | SUS304 | M10（φ750） |
| 袋ナット | SUS304 | M8（φ600） | |
| 袋ナット | SUS304 | M10（φ750） | |
| 平座金 | SUS304 | M8（φ600） | |
| ゴムワッシャー | CR | M8用（φ600） | |
| ゴムワッシャー | CR | M10用（φ750～） |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.8型 | 開閉ハンドル(カギ形) | 2,600円 | （別売） | |
 |
No.10-13型 | 六角ボックス(13mm･M8) | 2,700円 | φ600（別売） | |
 |
No.10-17型 | 六角ボックス(17mm･M10) | 2,900円 | φ750～（別売） |
