COBLS型
| 品番 | COBLS |
|---|---|
| 本体の方式 | なし（上部のみ） |
| 上部 | 掃除口 |
| 防水区分 | 防水用 |
| 管との接続方法 | 管用テーパねじ |
| 規格 | |
| 備考 | |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| COBLS-40 | 27,100円 |
|
||||
| COBLS-50 | 31,100円 |
|
||||
| COBLS-65 | 39,100円 |
|
||||
| COBLS-75 | 45,800円 |
|
||||
| COBLS-100 | 53,000円 |
|
||||
| COBLS-125 | 127,000円 |
|
||||
| COBLS-150 | 185,900円 |
|
製品説明

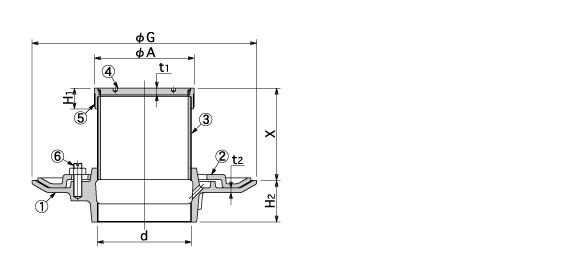

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 呼び | d | G | A | t1 | H1 | t2 | H2 | X | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|---|
| COBLS-40 | 40 | Rc1 1/2 (47.8) | 190 | 55 | 6 | 22 | 5 | 40 | 75～105 | 3.3 |
| COBLS-50 | 50 | Rc2 (59.6) | 210 | 66 | 6 | 22 | 5.5 | 45 | 75～105 | 4.8 |
| COBLS-65 | 65 | Rc2 1/2 (75.1) | 230 | 82 | 6 | 22 | 5.5 | 45 | 80～105 | 5.1 |
| COBLS-75 | 75 | Rc3 (87.8) | 240 | 95 | 6 | 25 | 5.5 | 50 | 75～105 | 5.8 |
| COBLS-100 | 100 | Rc4(113.0) | 270 | 120 | 6 | 25 | 5.5 | 50 | 75～105 | 7.4 |
| COBLS-125 | 125 | Rc5 (138.4) | 290 | 148 | 8 | 30 | 6 | 53 | 90～110 | 9.7 |
| COBLS-150 | 150 | Rc6(163.8) | 320 | 174 | 8 | 35 | 6 | 58 | 85～115 | 12.3 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | FC150 | 防錆塗装 |
| ② | 防水層押え | FC150 | 防錆塗装 |
| ③ | 調整管 | SGP | 防錆塗装 |
| ④ | 上部金物 | SCS13 | |
| ⑤ | 上部金具枠 | SCS13 | |
| ⑥ | 締付ボルト | SS400 | M10×40､ユニクロ |
| 別売 | 開閉ハンドル | SS400 | 電気亜鉛めっき |
