COAFM型
| 品番 | COAFM |
|---|---|
| 本体の方式 | なし（上部のみ） |
| 上部 | 掃除口 |
| 防水区分 | 床上露出防水 |
| 管との接続方法 | 管用平行ねじ |
| 規格 | |
| 備考 | 中目皿付 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| COAFM-40 | 別途見積り |
|
||||
| COAFM-50 | 別途見積り |
|
||||
| COAFM-65 | 別途見積り |
|
||||
| COAFM-75 | 別途見積り |
|
||||
| COAFM-100 | 別途見積り |
|
製品説明

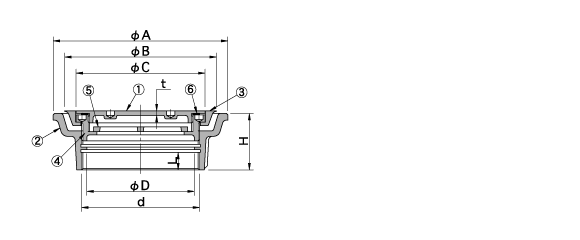

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 呼び | d | D | A | B | C | t | L | H | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|---|
| COAFM-40 | 40 | G1 1/2(47.8) | 42 | 100 | 83 | 68 | 3 | 10 | 41 | 0.8 |
| COAFM-50 | 50 | G2(59.6) | 53 | 100 | 83 | 68 | 3 | 10 | 41 | 0.8 |
| COAFM-65 | 65 | G2 1/2(75.1) | 68 | 130 | 113 | 96 | 3.5 | 12 | 44 | 1.4 |
| COAFM-75 | 75 | G3(87.8) | 80 | 130 | 113 | 96 | 3.5 | 12 | 44 | 1.3 |
| COAFM-100 | 100 | G4(113.0) | 105 | 165 | 145 | 120 | 4 | 15 | 45 | 2.3 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | CAC202 | ニッケル－クロムめっき |
| ② | 金具枠 | FC150 | 防錆塗装 |
| ③ | 防水層押え | CAC202 | ニッケル－クロムめっき |
| ④ | 締付リング | CAC202 | ニッケル－クロムめっき |
| ⑤ | 目皿 | CAC202 | ニッケル－クロムめっき |
| ⑥ | パッキング | CR | |
| 別売 | 開閉ハンドル | SS400 | 電気亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
CH型 | 開閉ハンドル | 3,000円 |
