COBF型
| 品番 | COBF |
|---|---|
| 本体の方式 | なし（上部のみ） |
| 上部 | 掃除口 |
| 防水区分 | 床上露出防水 |
| 管との接続方法 | 管用テーパねじ |
| 規格 | |
| 備考 | 二重防水用 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| COBF-40 | 別途見積り |
|
||||
| COBF-50 | 別途見積り |
|
||||
| COBF-65 | 別途見積り |
|
||||
| COBF-75 | 別途見積り |
|
||||
| COBF-100 | 別途見積り |
|
製品説明

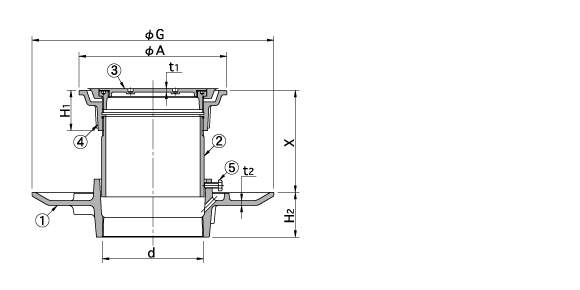

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 呼び | d | G | A | t1 | H1 | t2 | H2 | X | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|---|
| COBF-40 | 40 | Rc1 1/2(47.8) | 190 | 100 | 3 | 41 | 5 | 40 | 95～115 | 2.7 |
| COBF-50 | 50 | Rc2(59.6) | 210 | 100 | 3 | 41 | 5.5 | 45 | 90～125 | 3.2 |
| COBF-65 | 65 | Rc2 1/2(75.1) | 230 | 130 | 3.5 | 44 | 5.5 | 45 | 105～135 | 4.4 |
| COBF-75 | 75 | Rc3(87.8) | 240 | 130 | 3.5 | 44 | 5.5 | 50 | 100～135 | 4.9 |
| COBF-100 | 100 | Rc4(113.0) | 270 | 165 | 4 | 45 | 5.5 | 50 | 105～135 | 6.6 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | FC150 | 防錆塗装 |
| ② | 調整管 | SGP | 亜鉛めっき |
| ③ | 上部金物 | CAC202 | ニッケル－クロムめっき |
| ④ | 上部金具枠 | FC150 | 防錆塗装 |
| ⑤ | 六角ボルト | SS400 | M6×16､ユニクロ |
| 別売 | 開閉ハンドル | SS400 | 電気亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
CH型 | 開閉ハンドル | 3,000円 |
