COGMS型
| 品番 | COGMS |
|---|---|
| 本体の方式 | なし（上部のみ） |
| 上部 | 排水兼用掃除口 |
| 防水区分 | 防水区分なし |
| 管との接続方法 | 管用平行ねじ |
| 規格 | |
| 備考 | |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| COGMS-100 | 143,900円 |
|
||||
| COGMS-125 | 215,700円 |
|
||||
| COGMS-150 | 235,000円 |
|
製品説明

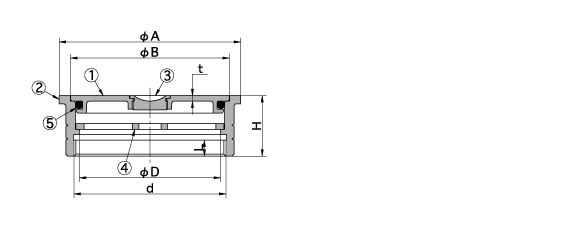

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 呼び | d | D | A | B | t | L | H | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| COGMS-100 | 100 | G4(113.0) | 105 | 135 | 118 | 5 | 12 | 45 | 1.5 |
| COGMS-125 | 125 | G5(138.4) | 126 | 156 | 145 | 5 | 12 | 45 | 2.1 |
| COGMS-150 | 150 | G6(163.8) | 147 | 184 | 167 | 7 | 17 | 45 | 3.4 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SCS13 | |
| ② | 金具枠 | SCS13 | |
| ③ | キャップ | SUS304 | |
| ④ | 目皿 | SUS304 | |
| ⑤ | パッキング | NBR |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
