COV型
| 品番 | COV |
|---|---|
| 本体の方式 | なし（上部のみ） |
| 上部 | 掃除口 |
| 防水区分 | 防水区分なし |
| 管との接続方法 | 差込式 |
| 規格 | |
| 備考 | |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| COV-30 | 3,900円 |
|
|
|
||
| COV-40 | 4,200円 |
|
|
|
||
| COV-50 | 4,800円 |
|
|
|
||
| COV-65 | 6,100円 |
|
|
|
||
| COV-75 | 7,600円 |
|
|
|
||
| COV-100 | 9,900円 |
|
|
|
||
| COV-125 | 18,000円 |
|
|
|
||
| COV-150 | 27,500円 |
|
|
|
||
| COV-200 | 62,800円 |
|
|
|
製品説明

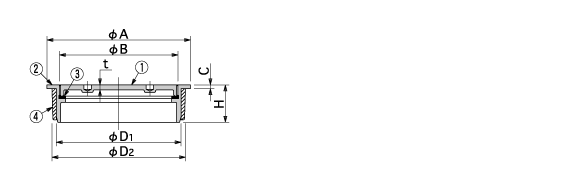

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 呼び | D1 | D2 | A | B | C | t | H | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| COV-30 | 30 | 31 | - | 39 | 26 | 2.5 | 3 | 20 | 0.1 |
| COV-40 | 40 | 40 | 44 | 49 | 35 | 2.5 | 3 | 25 | 0.1 |
| COV-50 | 50 | 51 | 56 | 61 | 45 | 2.5 | 3 | 25 | 0.2 |
| COV-65 | 65 | 67 | 71 | 77 | 60 | 2.5 | 3.5 | 28 | 0.3 |
| COV-75 | 75 | 77 | 83 | 90 | 70 | 2.5 | 3.5 | 28 | 0.4 |
| COV-100 | 100 | 100 | 107 | 115 | 95 | 3 | 4 | 30 | 0.6 |
| COV-125 | 125 | 125 | 131 | 141 | 120 | 4 | 4 | 30 | 1.0 |
| COV-150 | 150 | 146 | 154 | 166 | 140 | 4 | 4 | 35 | 1.5 |
| COV-200 | 200 | 194 | 202 | 218 | 185 | 5 | 5 | 40 | 2.7 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | CAC202 | ニッケル－クロムめっき |
| ② | 金具枠 | CAC202 | ニッケル－クロムめっき |
| ③ | パッキング | CR | |
| ④ | 兼用ソケット | ABS | |
| 別売 | 開閉ハンドル | SS400 | 電気亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
CH型 | 開閉ハンドル | 3,000円 |
