COG型
| 品番 | COG |
|---|---|
| 本体の方式 | なし（上部のみ） |
| 上部 | 掃除口 |
| 防水区分 | 防水区分なし |
| 管との接続方法 | 差込式 |
| 規格 | |
| 備考 | フローリング用、鋼管差込接続 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| COG-40 | 8,200円 |
|
||||
| COG-50 | 9,100円 |
|
||||
| COG-65 | 12,600円 |
|
||||
| COG-75 | 15,100円 |
|
||||
| COG-100 | 24,200円 |
|
|
|
||
| COG-125 | 30,100円 |
|
||||
| COG-150 | 50,100円 |
|
製品説明

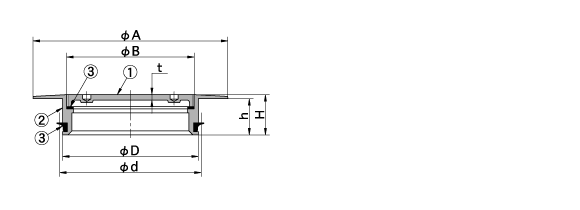

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 呼び | d | D | A | B | t | h | H | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| COG-40 | 40 | 41.6 | 38 | 80 | 35 | 3 | 25 | 27 | 0.2 |
| COG-50 | 50 | 52.9 | 49 | 90 | 45 | 3 | 25 | 27 | 0.3 |
| COG-65 | 65 | 67.9 | 64 | 105 | 60 | 3.5 | 26 | 28 | 0.4 |
| COG-75 | 75 | 80.7 | 77 | 115 | 70 | 3.5 | 26 | 28 | 0.5 |
| COG-100 | 100 | 105.3 | 101 | 145 | 95 | 4 | 27 | 30 | 0.8 |
| COG-125 | 125 | 130.8 | 126 | 170 | 120 | 4 | 26 | 30 | 1.2 |
| COG-150 | 150 | 155.2 | 151 | 192 | 140 | 4 | 31 | 35 | 1.7 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | CAC202 | ニッケル－クロムめっき |
| ② | 金具枠 | CAC202 | ニッケル－クロムめっき |
| ③ | パッキング | CR | |
| 別売 | 開閉ハンドル | SS400 | 電気亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
JHﾊﾝﾄﾞﾙ | 開閉ハンドル | 4,600円 |
