COAS型
| 品番 | COAS |
|---|---|
| 本体の方式 | なし（上部のみ） |
| 上部 | 掃除口 |
| 防水区分 | 防水区分なし |
| 管との接続方法 | 管用平行ねじ |
| 規格 | |
| 備考 | |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| COAS-40 | 15,500円 |
|
|
|
||
| COAS-50 | 18,100円 |
|
|
|
||
| COAS-65 | 24,900円 |
|
|
|
||
| COAS-75 | 26,200円 |
|
|
|
||
| COAS-100 | 29,300円 |
|
|
|
||
| COAS-125 | 80,200円 |
|
|
|
||
| COAS-150 | 120,200円 |
|
|
|
製品説明

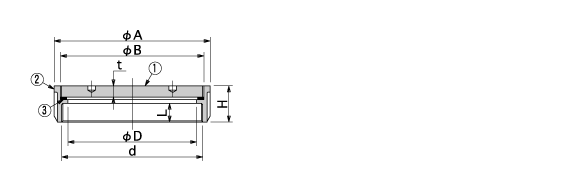

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 呼び | d | D | A | B | t | L | H | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| COAS-40 | 40 | G1 1/2(47.8) | 42 | 55 | 47 | 7 | 12 | 22 | 0.2 |
| COAS-50 | 50 | G2(59.6) | 53 | 66 | 58 | 7 | 12 | 22 | 0.3 |
| COAS-65 | 65 | G2 1/2(75.1) | 68 | 82 | 73 | 7 | 12 | 22 | 0.4 |
| COAS-75 | 75 | G3(87.8) | 81 | 95 | 86 | 7 | 15 | 25 | 0.5 |
| COAS-100 | 100 | G4(113.0) | 105 | 120 | 111 | 7 | 15 | 25 | 0.8 |
| COAS-125 | 125 | G5（138.4） | 131 | 148 | 138 | 9 | 17 | 30 | 1.4 |
| COAS-150 | 150 | G6(163.8) | 155 | 174 | 161 | 11 | 21 | 37 | 2.1 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SCS13 | |
| ② | 金具枠 | SCS13 | |
| ③ | パッキング | CR | |
| 別売 | 開閉ハンドル | SS400 | 電気亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
CH型 | 開閉ハンドル | 3,000円 |
