COVVS型
| 品番 | COVVS |
|---|---|
| 本体の方式 | なし（上部のみ） |
| 上部 | 掃除口 |
| 防水区分 | 防水区分なし |
| 管との接続方法 | 差込式 |
| 規格 | |
| 備考 | フローリング用 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| COVVS-40 | 16,700円 |
|
||||
| COVVS-50 | 19,700円 |
|
||||
| COVVS-65 | 24,900円 |
|
||||
| COVVS-75 | 31,100円 |
|
||||
| COVVS-100 | 39,300円 |
|
|
|
||
| COVVS-125 | 90,100円 |
|
||||
| COVVS-150 | 137,500円 |
|
製品説明

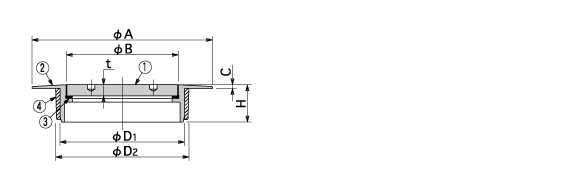

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 呼び | D1 | D2 | A | B | C | t | H | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| COVVS-40 | 40 | 40 | 44 | 70 | 37 | 3.5 | 7 | 20 | 0.2 |
| COVVS-50 | 50 | 51 | 56 | 85 | 47 | 3.5 | 7 | 20 | 0.2 |
| COVVS-65 | 65 | 67 | 71 | 105 | 62 | 3.5 | 7 | 21 | 0.4 |
| COVVS-75 | 75 | 77 | 83 | 115 | 73 | 3.5 | 7 | 22 | 0.5 |
| COVVS-100 | 100 | 100 | 107 | 145 | 96 | 3.5 | 7 | 24 | 0.8 |
| COVVS-125 | 125 | 125 | 131 | 170 | 115 | 3.5 | 9 | 30 | 1.4 |
| COVVS-150 | 150 | 146 | 154 | 190 | 138 | 3.5 | 9 | 35 | 1.9 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SCS13 | |
| ② | 金具枠 | SCS13 | |
| ③ | パッキング | CR | |
| ④ | 兼用ソケット | ABS | |
| 別売 | 開閉ハンドル | SS400 | 電気亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
CH型 | 開閉ハンドル | 3,000円 | （別売） |
