COVVD型
| 品番 | COVVD |
|---|---|
| 本体の方式 | なし（上部のみ） |
| 上部 | 掃除口 |
| 防水区分 | 防水区分なし |
| 管との接続方法 | 差込式 |
| 規格 | |
| 備考 | フローリング用、シンプルタッチ式 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| COVVD-40 | 4,500円 |
|
||||
| COVVD-50 | 4,900円 |
|
||||
| COVVD-65 | 7,200円 |
|
||||
| COVVD-75 | 8,400円 |
|
||||
| COVVD-100 | 11,600円 |
|
製品説明

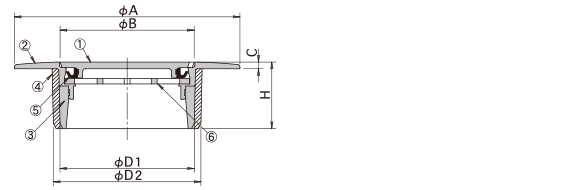

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 呼び | D1 | D2 | A | B | C | H | 合計重量kg |
|---|---|---|---|---|---|---|---|---|
| COVVD-40 | 40 | 40 | 44 | 75 | 41 | 2 | 25 | 0.1 |
| COVVD-50 | 50 | 51 | 56 | 85 | 51 | 2.5 | 25 | 0.2 |
| COVVD-65 | 65 | 67 | 71 | 105 | 67 | 2.5 | 25 | 0.2 |
| COVVD-75 | 75 | 77 | 83 | 115 | 77 | 3 | 25 | 0.3 |
| COVVD-100 | 100 | 100 | 107 | 145 | 100 | 3 | 25 | 0.5 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | CAC203 | ニッケルークロムめっき |
| ② | 金具枠 | CAC202 | ニッケル－クロムめっき |
| ③ | 樹脂枠 | ABS | |
| ④ | 兼用ソケット | ABS | |
| ⑤ | 止リング | PP | |
| ⑥ | ネット | PE |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
