SF-VAH型
| 品番 | SF-VAH |
|---|---|
| 本体の方式 | その他 |
| 上部 | その他 |
| 防水区分 | その他 |
| 管との接続方法 | 差込式 |
| 規格 | |
| 備考 | 掃兼ベントキャップ、蝶番付、防鳥網付、鍵付き、露出用 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-VAH-75 | 33,000円 |
|
|
|
||
| SF-VAH-100 | 36,300円 |
|
|
|
製品説明

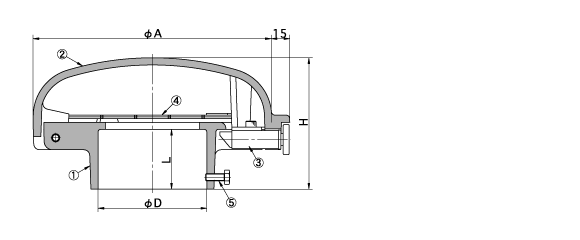

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 呼び | A | D | L | H | 合計重量kg |
|---|---|---|---|---|---|---|
| SF-VAH-75 | 75 | 200 | 91 | 50 | 110 | 1.7 |
| SF-VAH-100 | 100 | 250 | 116 | 54 | 130 | 2.3 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | AC7A | |
| ② | 蓋 | AC7A | |
| ③ | 施錠装置 | SUS304 | |
| ④ | 網 | SUS304 | |
| ⑤ | 六角ボルト | SUS304 | M6×16 |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
