SF-VA1型

製品カタログ

品番	SF-VA1
本体の方式	その他
上部	その他
防水区分	その他
管との接続方法	管用テーパねじ
規格	JCW / 機械設備 /
備考	機械設備設計（J-401-2)、JCW205（VC-EA)、露出用
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
SF-VA1-50	8,400円
SF-VA1-65	10,200円
SF-VA1-75	11,200円
SF-VA1-100	14,900円
SF-VA1-125	30,300円
SF-VA1-150	41,300円
SF-VA1-200	70,300円
SF-VA1-250	120,700円

製品説明

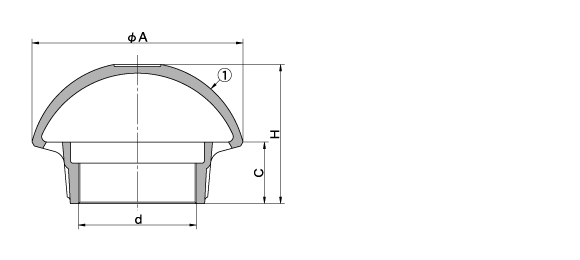

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	呼び	d	A	C	H	合計重量kg
SF-VA1-50	50	Rc2(59.6)	125	45	94	0.5
SF-VA1-65	65	Rc2 1/2(75.1)	147	46	105	0.7
SF-VA1-75	75	Rc3(87.8)	160	46	104	0.8
SF-VA1-100	100	Rc4(113.0)	200	44	120	1.3
SF-VA1-125	125	Rc5(138.4)	255	45	145	2.3
SF-VA1-150	150	Rc6(163.8)	290	45	158	2.6
SF-VA1-200	200	222.0	360	60	200	5.5
SF-VA1-250	250	273.0	450	75	250	8.6

部品名称表

番号	部品名称	材質	表面処理・備考
①	本体	AC7A
