SF-VA2型

製品カタログ

品番	SF-VA2
本体の方式	その他
上部	その他
防水区分	その他
管との接続方法	管用テーパねじ
規格	JCW / 機械設備 /
備考	機械設備設計（J-401-2)、JCW205（VC-BA)、埋設用
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
SF-VA2-40	5,900円
SF-VA2-50	7,900円
SF-VA2-65	10,900円
SF-VA2-75	13,100円
SF-VA2-100	15,900円
SF-VA2-125	34,100円
SF-VA2-150	36,700円

製品説明

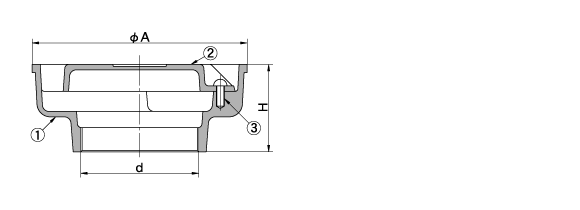

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	呼び	d	A	H	合計重量kg
SF-VA2-40	40	Rc1 1/2(47.8)	95	50	0.3
SF-VA2-50	50	Rc2(59.6)	110	60	0.3
SF-VA2-65	65	Rc2 1/2(75.1)	135	60	0.5
SF-VA2-75	75	Rc3(87.8)	160	79	0.9
SF-VA2-100	100	Rc4(113.0)	190	89	1.1
SF-VA2-125	125	Rc5(138.4)	250	99	2.1
SF-VA2-150	150	Rc6(163.8)	280	85	2.4

部品名称表

番号	部品名称	材質	表面処理・備考
①	本体	AC7A
②	蓋	AC7A
③	丸小ねじ	SUSMX7

開閉用具

画像	品番	名称	定価	承認図	備考
