FJ型
| 品番 | FJ |
|---|---|
| 本体の方式 | その他 |
| 上部 | その他 |
| 防水区分 | その他 |
| 管との接続方法 | 差込式 |
| 規格 | 都市再生機構 / |
| 備考 | 公団住宅（AE-325) |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| FJ-75 | 30,600円 |
|
|
|
||
| FJ-100 | 37,700円 |
|
|
|
製品説明

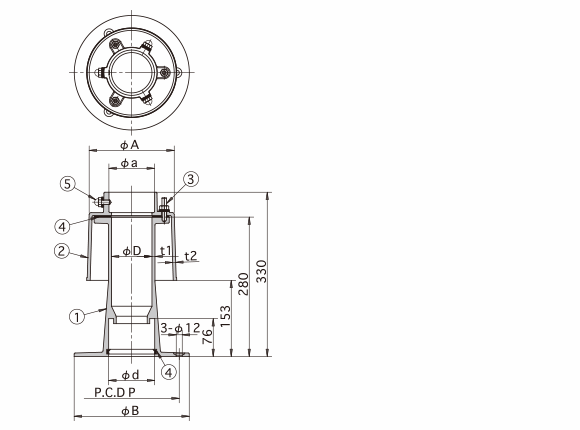

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 呼び | d | D | A | a | B | P | t1 | t2 | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|---|
| FJ-75 | 75 | 92 | 81 | 170 | 91 | 230 | 190 | 5 | 5 | 13.9 |
| FJ-100 | 100 | 117 | 105 | 195 | 116 | 250 | 210 | 5 | 6 | 16.7 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | FC150 | 防錆塗装 |
| ② | カバー | FC150 | 防錆塗装 |
| ③ | 締付ボルト | SUS304 | M8×45(ナットM8) |
| ④ | パッキング | CR | |
| ⑤ | ボルト | SUS304 | M8×25 |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
