FJ-N型
| 品番 | FJ-N |
|---|---|
| 本体の方式 | その他 |
| 上部 | その他 |
| 防水区分 | その他 |
| 管との接続方法 | その他 |
| 規格 | |
| 備考 | 漏水対策強化タイプ |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| FJ-N-100 | 別途見積り | |||||
| FJ-N-125 | 別途見積り |
製品説明

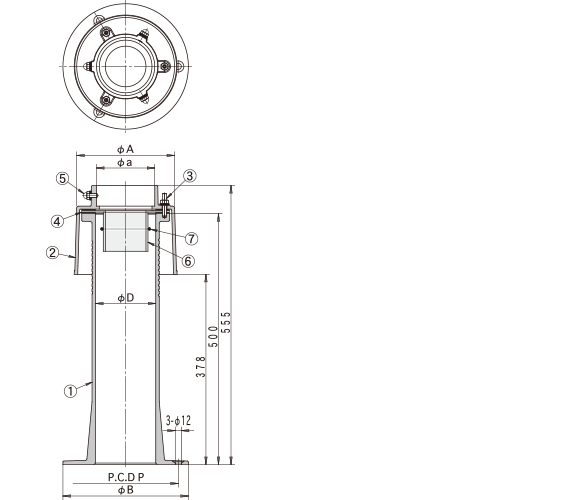

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D | A | a | B | P | 合計重量kg |
|---|---|---|---|---|---|---|
| FJ-N-100 | 120 | 196 | 116 | 250 | 210 | 21.5 |
| FJ-N-125 | 145 | 220 | 142 | 275 | 235 | 24.5 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | FC150 | 防錆塗装 |
| ② | カバー | FC150 | 防錆塗装 |
| ③ | 締付ボルト | SUS304 | M8×45(ナットM8) |
| ④ | パッキング | CR | |
| ⑤ | ボルト | SUS304 | M8×25 |
| ⑥ | 透視管 | 硬質塩ビ | |
| ⑦ | パッキング | EPDM |
