MC型
| 品番 | MC |
|---|---|
| 本体の方式 | なし（上部のみ） |
| 上部 | その他 |
| 防水区分 | その他 |
| 管との接続方法 | 管用平行ねじ |
| 規格 | |
| 備考 | |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| MC-30 | 3,400円 |
|
||||
| MC-40 | 3,900円 |
|
||||
| MC-50 | 4,200円 |
|
|
|
||
| MC-65 | 5,800円 |
|
|
|
||
| MC-75 | 6,600円 |
|
||||
| MC-100 | 8,400円 |
|
|
|
||
| MC-125 | 14,300円 |
|
||||
| MC-150 | 26,200円 |
|
||||
| MC-200 | 55,100円 |
|
製品説明

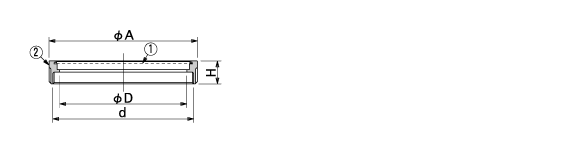

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 呼び | d | D | A | H | 合計重量kg |
|---|---|---|---|---|---|---|
| MC-30 | 30 | G1 1/4(41.9) | 33 | 50 | 18 | 0.1 |
| MC-40 | 40 | G1 1/2(47.8) | 40 | 55 | 20 | 0.1 |
| MC-50 | 50 | G2(59.6) | 50 | 66 | 20 | 0.1 |
| MC-65 | 65 | G2 1/2(75.1) | 66 | 81 | 18 | 0.1 |
| MC-75 | 75 | G3(87.8) | 77 | 93 | 19 | 0.2 |
| MC-100 | 100 | G4(113.0) | 103 | 118 | 20 | 0.2 |
| MC-125 | 125 | G5（138.4） | 129 | 145 | 28 | 0.5 |
| MC-150 | 150 | G6(163.8) | 151 | 173 | 32 | 0.5 |
| MC-200 | 200 | PF8(214.6) | 202 | 230 | 29 | 1.6 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 網 | SUS304 | 16メッシュ |
| ② | 金具枠 | CAC202 | ニッケル－クロムめっき |
開閉用具
