MCS型
| 品番 | MCS |
|---|---|
| 本体の方式 | なし（上部のみ） |
| 上部 | その他 |
| 防水区分 | その他 |
| 管との接続方法 | 管用平行ねじ |
| 規格 | |
| 備考 | ステンレス製 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| MCS-40 | 23,200円 |
|
||||
| MCS-50 | 25,200円 |
|
||||
| MCS-65 | 30,400円 |
|
||||
| MCS-75 | 34,800円 |
|
|
|
||
| MCS-100 | 47,200円 |
|
||||
| MCS-125 | 104,700円 |
|
||||
| MCS-150 | 161,000円 |
|
||||
| MCS-200 | 239,700円 |
|
製品説明

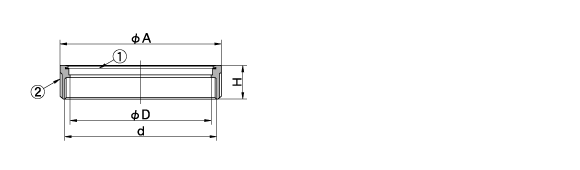

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 呼び | d | D | A | H | 合計重量kg |
|---|---|---|---|---|---|---|
| MCS-40 | 40 | G1 1/2(47.8) | 38 | 55 | 22 | 0.1 |
| MCS-50 | 50 | G2(59.6) | 53 | 66 | 22 | 0.1 |
| MCS-65 | 65 | G2 1/2(75.1) | 66 | 82 | 22 | 0.2 |
| MCS-75 | 75 | G3(87.8) | 81 | 95 | 25 | 0.3 |
| MCS-100 | 100 | G4(113.0) | 105 | 120 | 25 | 0.3 |
| MCS-125 | 125 | G5（138.4） | 131 | 148 | 30 | 0.6 |
| MCS-150 | 150 | G6(163.8) | 155 | 174 | 35 | 0.9 |
| MCS-200 | 200 | PF8(214.6) | 205 | 235 | 40 | 2.2 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 網 | SUS304 | 16メッシュ |
| ② | 金具枠 | SCS13 |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
