MCVS型

製品カタログ

品番	MCVS
本体の方式	なし（上部のみ）
上部	その他
防水区分	その他
管との接続方法	差込式
規格
備考	ステンレス製
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
MCVS-40	20,400円
MCVS-50	22,800円
MCVS-65	27,800円
MCVS-75	31,100円
MCVS-100	42,800円
MCVS-125	99,600円
MCVS-150	141,000円
MCVS-200	238,400円

製品説明

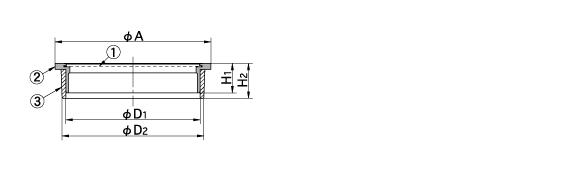

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	呼び	D1	D2	A	H1	H2	合計重量kg
MCVS-40	40	40	44	50	18	26	0.1
MCVS-50	50	51	56	62	19	26	0.1
MCVS-65	65	67	71	78	20	28	0.2
MCVS-75	75	77	83	91	22	27	0.2
MCVS-100	100	100	107	116	22	28	0.3
MCVS-125	125	125	131	143	30	31	0.6
MCVS-150	150	146	154	165	35	36	0.7
MCVS-200	200	194	202	218	40	33	1.2

部品名称表

番号	部品名称	材質	表面処理・備考
①	網	SUS304	16メッシュ
②	金具枠	SCS13
③	兼用ソケット	ABS

開閉用具

画像	品番	名称	定価	承認図	備考
