GTSP型

品番 GTSP
設置条件床吊(兼 埋設)
材質・耐火ステンレス(耐火・遮炎)
導入方式側溝流入式
用途グリーストラップ
規格
備考 4槽式、国交省大臣認定(旧BCJ評定品)
注記



型式 定価 CAD
(DXF)
CAD
(DWG)
納まり図 承認図 その他
GTSP-3030 別途見積り
GTSP-3535 別途見積り
GTSP-4545 別途見積り
GTSP-5050 別途見積り
GTSP-6060 別途見積り
GTSP-6030 別途見積り
GTSP-7035 別途見積り
GTSP-8040 別途見積り
GTSP-9045 別途見積り
GTSP-1050 別途見積り
GTSP-1260 別途見積り
GTSP-1470 別途見積り
GTSP-1680 別途見積り

製品説明

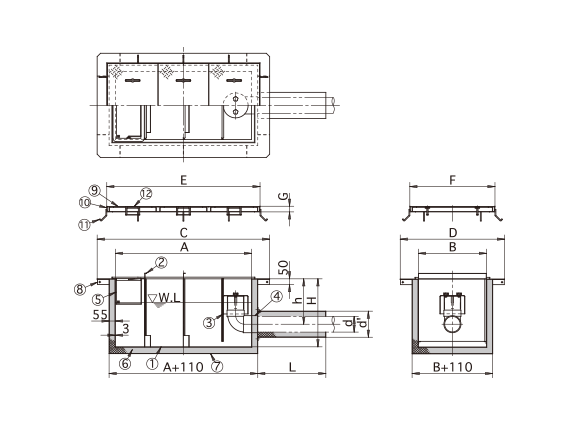

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式 許容流入流量ℓ/min槽数dd'hLHABCDEFG蓋枚数本体重量kg蓋重量kg
GTSP-3030151Rp318040050050030030057057043043040143.014.5
GTSP-3535181Rp318040050050035035062062048048040150.017.0
GTSP-4545371Rp420545050060045045077077058058040176.022.9
GTSP-5050521Rp420545050060050050082082063063040184.026.0
GTSP-6060781Rp4205500500700600600920920730730401113.032.6
GTSP-6030403Rp318032050045060030087057073043040172.022.1
GTSP-7035583Rp318032050045070035097062083048040191.026.4
GTSP-8040754Rp42053205004508004001070670930530401105.031.2
GTSP-90451054Rp420535050050090045012207701030580402132.039.8
GTSP-10501354Rp4205400500550100050013208201130630402157.045.5
GTSP-12602024Rp5230400600600120060015209201350750503192.068.8
GTSP-14702925Rp52304506006501400700172010201550850503241.083.5
GTSP-16803905Rp62554506006501600800192011201750950504282.0108.1

部品名称表

番号 部品名称 材質 表面処理・備考
① 本体 SUS304
② 仕切板 SUS304
③ 封水トラップ FRP
④ ソケット SUS304
⑤ バスケット SUS304
⑥ 耐火材 高温断熱ウール
⑦ 耐火カバー SS400 防錆塗装(朱色)
⑧ スペーサー SS400 防錆塗装(朱色)
⑨ 蓋 SS400 防錆塗装(黒色)
⑩ 受枠 SS400 防錆塗装(黒色)
⑪ アンカー SS400 防錆塗装(黒色)
⑫ 把手 SS400 防錆塗装(黒色)

開閉用具
