GTSF型

品番 GTSF
設置条件地中埋設
材質・耐火ステンレス製
導入方式配管流入式
用途グリーストラップ
規格
備考 4槽式
注記
型式 定価 CAD
(DXF)
CAD
(DWG)
納まり図 承認図 その他
GTSF-6035 426,900円
GTSF-6040 461,400円
GTSF-7050 556,500円
GTSF-8040 531,000円
GTSF-9060 705,500円
GTSF-1050 685,400円
GTSF-1260 863,500円
GTSF-1470 1,017,400円
GTSF-1680 1,268,000円
GTSF-1810 1,530,000円

製品説明

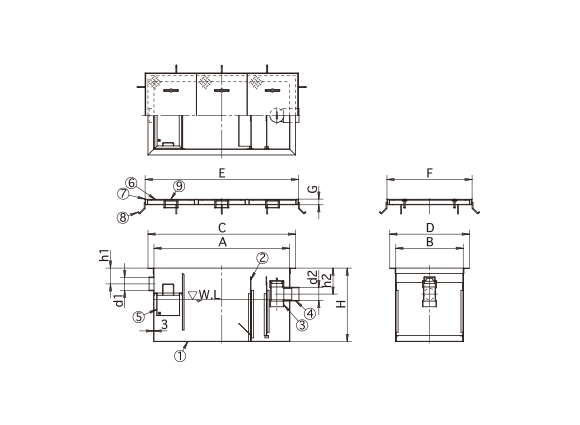

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式 許容流入流量ℓ/min槽数d1h1d2h2HABCDEFG蓋枚数本体重量kg蓋重量kg
GTSF-603555.04Rp3140Rp324065060035070045073048040154.023.8
GTSF-604063.04Rp3140Rp324065060040070050073053040159.025.6
GTSF-705093.04Rp4140Rp423065070050080060083063040171.032.3
GTSF-804084.04Rp4140Rp423065080040090050093053040168.031.2
GTSF-9060146.04Rp4140Rp42306509006001000700103073040290.047.1
GTSF-1050134.04Rp4140Rp423065010005001100600113063040286.045.5
GTSF-1260195.04Rp4140Rp4230650120060013007001350750503105.068.8
GTSF-1470267.04Rp4140Rp4230650140070015008001550850503125.083.5
GTSF-1680334.04Rp4140Rp4230650160080017009001750950504169.0108.1
GTSF-1810492.04Rp5140Rp5220650180010001900110019501150504206.0135.5

部品名称表

番号 部品名称 材質 表面処理・備考
① 本体 SUS304
② 仕切板 SUS304
③ 封水トラップ 硬質塩化ビニル
④ ソケット SUS304
⑤ バスケット SUS304
⑥ 蓋 SS400 防錆塗装
⑦ 受枠 SS400 防錆塗装
⑧ アンカー SS400 防錆塗装
⑨ 把手 SS400 防錆塗装

開閉用具
