GTSG型

製品説明

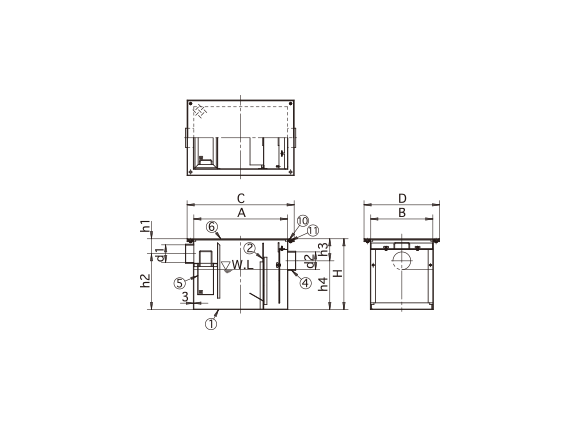

型式	許容流入流量ℓ/min	d1	h1	h2	d2	h3	h4	A	B	C	D	H	合計重量kg
GTSG-4030	22.0	Rp3	95	355	Rp3	155	295	400	300	480	380	450	32.0
GTSG-5030	27.0	Rp3	95	355	Rp3	155	295	500	300	580	380	450	37.0
GTSG-5035	32.0	Rp3	95	355	Rp3	155	295	500	350	580	430	450	41.0
GTSG-5535	36.0	Rp3	95	355	Rp3	155	295	550	350	630	430	450	43.0
GTSG-5540	41.0	Rp3	95	355	Rp3	155	295	550	400	630	480	450	47.0
GTSG-6040	45.0	Rp4	95	355	Rp4	140	310	600	400	680	480	450	49.0
GTSG-6540	48.0	Rp4	95	355	Rp4	140	310	650	400	730	480	450	52.0
GTSG-7040	52.0	Rp4	95	355	Rp4	140	310	700	400	780	480	450	55.0
GTSG-7540	56.0	Rp4	95	355	Rp4	140	310	750	400	830	480	450	58.0
GTSG-8040	60.0	Rp4	95	355	Rp4	140	310	800	400	880	480	450	60.0

番号	部品名称	材質
①	本体	SUS304
②	仕切板	SUS304
③	封水トラップ	硬質塩化ビニル
④	ソケット	SUS304
⑤	バスケット	SUS304
⑥	蓋	SUS304
⑦	パッキング	CR
⑧	締付ボルト	SUS304
