SF-JIA-U-T-HG型
| 品番 | SF-JIA-U-T-HG |
|---|---|
| 設置条件 | 地中埋設 |
| 材質・耐火 | ステンレス製 |
| 導入方式 | 側溝流入式 |
| 用途 | グリーストラップ |
| 規格 | |
| 備考 | 4槽式 |
| 注記 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-JIA-U-500T-HG | 1,881,000円 |
|
||||
| SF-JIA-U-800T-HG | 2,342,000円 |
|
||||
| SF-JIA-U-1000T-HG | 2,912,000円 |
|
製品説明

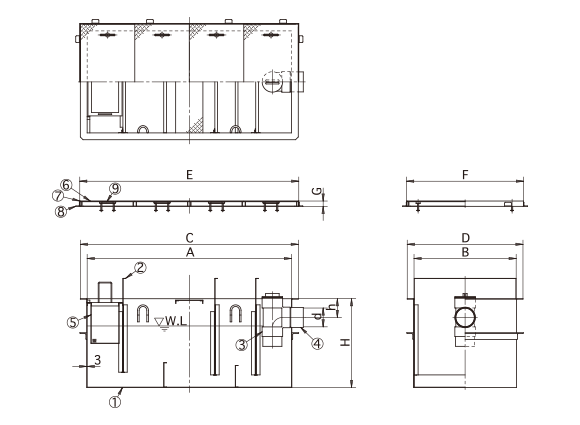

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 許容流入流量ℓ/min | 槽数 | d | h | H | A | B | C | D | E | F | G | 蓋枚数 | 本体重量kg | 蓋重量kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SF-JIA-U-500T-HG | 375 | 4 | Rp5 | 138 | 650 | 1500 | 750 | 1600 | 850 | 1608 | 858 | 40 | 4 | 175.0 | 41.0 |
| SF-JIA-U-800T-HG | 600 | 4 | 150A | 152 | 750 | 1750 | 875 | 1850 | 975 | 1858 | 983 | 40 | 5 | 214.0 | 74.0 |
| SF-JIA-U-1000T-HG | 750 | 4 | 200A | 303 | 950 | 1900 | 950 | 2000 | 1050 | 2008 | 1058 | 40 | 6 | 274.0 | 86.0 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | SUS304 | |
| ② | 仕切板 | SUS304 | |
| ③ | 封水トラップ | 硬質塩化ビニル | |
| ④ | ソケット | SUS304 | 500T-HG型 |
| ⑤ | フランジ | SUS304 | JIS5K |
| ⑥ | バスケット | SUS304 | |
| ⑦ | 蓋 | SS400 | 防錆塗装 |
| ⑧ | 受枠 | SUS304 | |
| ⑨ | アンカー | SS400 | 防錆塗装 |
| ⑩ | 把手 | SS400 | 防錆塗装 |
開閉用具
