SF-JIA-I-T-HG型
品番 | SF-JIA-I-T-HG |
---|---|
設置条件 | 地中埋設 |
材質・耐火 | ステンレス製 |
導入方式 | 配管流入式 |
用途 | グリーストラップ |
規格 | |
備考 | 4槽式 |
注記 |
型式 | 定価 | CAD (DXF) |
CAD (DWG) |
納まり図 | 承認図 | その他 |
---|---|---|---|---|---|---|
SF-JIA-I-500T-HG | 2,047,000円 |
|
||||
SF-JIA-I-800T-HG | 2,545,000円 |
|
||||
SF-JIA-I-1000T-Hg | 3,112,000円 |
|
製品説明

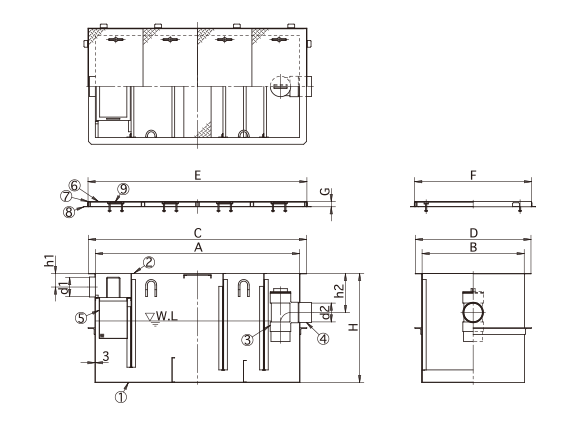

外形寸法図・部品名称表

型式寸法表〔単位mm〕
型式 | 許容流入流量ℓ/min | 槽数 | d1 | h1 | d2 | h2 | H | A | B | C | D | E | F | G | 蓋枚数 | 本体重量kg | 蓋重量kg |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
SF-JIA-I-500T-HG | 375.0 | 4 | Rp5 | 100 | Rp5 | 138 | 800 | 1500 | 750 | 1600 | 850 | 1608 | 858 | 40 | 4 | 225.0 | 41.0 |
SF-JIA-I-800T-HG | 600.0 | 4 | 150A | 120 | 150A | 152 | 900 | 1750 | 875 | 1850 | 975 | 1858 | 983 | 40 | 5 | 270.0 | 74.0 |
SF-JIA-I-1000T-Hg | 750.0 | 4 | 200A | 120 | 200A | 303 | 1115 | 1900 | 950 | 2000 | 1050 | 2008 | 1058 | 40 | 6 | 340.0 | 86.0 |
部品名称表
番号 | 部品名称 | 材質 | 表面処理・備考 |
---|---|---|---|
① | 本体 | SUS304 | |
② | 仕切板 | SUS304 | |
③ | 封水トラップ | 硬質塩化ビニル | |
④ | ソケット | SUS304 | 500T-HG型 |
④ | フランジ | SUS304 | JIS5K |
⑤ | バスケット | SUS304 | |
⑥ | 蓋 | SS400 | 防錆塗装 |
⑦ | 受枠 | SUS304 | |
⑧ | アンカー | SS400 | 防錆塗装 |
⑨ | 把手 | SS400 | 防錆塗装 |
開閉用具
画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
---|---|---|---|---|---|
